Já ouviu aquele barulho estranho no banheiro ou sentiu um cheiro que não vai embora? Muitas vezes, a raiz do problema está na planta de esgoto do banheiro. Um erro no projeto ou na instalação pode gerar entupimentos, mau cheiro e até gastos enormes com reformas corretivas.
Não importa se você está construindo do zero ou reformando: entender o básico do diagrama de esgoto do banheiro é essencial para evitar dores de cabeça. Vou explicar de forma clara e prática como esse sistema funciona, quais os componentes obrigatórios e como garantir que tudo funcione perfeitamente por anos.
Como funciona o esgoto do banheiro? A base do projeto hidráulico
Todo banheiro precisa evacuar a água usada no vaso, pia, chuveiro e bidê. O segredo está na tubulação de esgoto bem dimensionada e com a inclinação correta – geralmente entre 1% e 2% – para que a água escoe por gravidade sem acumular resíduos. Além disso, cada ponto de água deve ter um sifão ou caixa sifonada para reter uma lâmina d’água que bloqueia o retorno de odores.
A ventilação do sistema é outro ponto crítico. Um tubo de ventilação bem posicionado impede o efeito sifão, que pode sugar a água dos sifões e abrir caminho para o mau cheiro. Em 2026, as normas da ABNT (como a NBR 8160) continuam sendo a referência obrigatória para qualquer instalação, garantindo segurança e durabilidade.
Em Destaque 2026: Uma tendência que está ganhando força é o uso de tubos de PVC com camada acústica, que reduzem o barulho da descida da água – um detalhe que faz diferença em apartamentos e casas com lajes finas.

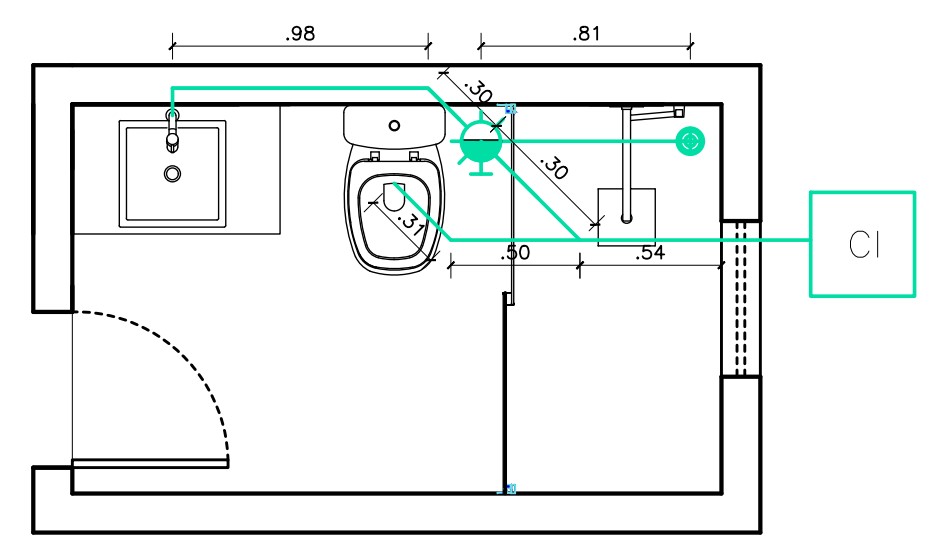

Entendendo a Planta de Esgoto do Banheiro: O Guia Essencial
A planta de esgoto é o mapa que garante que tudo o que você descarta no banheiro saia da sua casa sem causar entupimentos ou vazamentos. Entender esse desenho evita que você contrate serviços errados ou aceite soluções improvisadas que custam caro no futuro.
Componentes Fundamentais do Sistema de Esgoto de um Banheiro
Os itens básicos incluem tubos de PVC, caixas sifonadas, o vaso sanitário e o ramal de ventilação. Cada peça tem uma função específica para manter o fluxo constante e impedir que gases da rede pública retornem para o seu banheiro.
Como Funciona o Fluxo de Esgoto no Banheiro: Da Pia ao Coletor
O movimento acontece pela força da gravidade. A água da pia, do chuveiro e do vaso sanitário segue pelos ramais até encontrar a tubulação principal, que leva o esgoto para fora do imóvel. Se essa descida não for bem planejada, o sistema trava.
Dimensionamento e Inclinação: A Base de um Esgoto Eficaz
A inclinação é o detalhe técnico mais negligenciado em obras. Tubos instalados na horizontal sem caimento causam acúmulo de detritos e entupimentos constantes. A norma técnica pede uma inclinação mínima, geralmente entre 1% e 2%, para que a água arraste os resíduos com eficiência.
A Importância da Inclinação Correta dos Tubos de Esgoto
Sem inclinação, o esgoto para no meio do caminho. Com o tempo, restos de sabão e cabelo grudam nas paredes do tubo, criando um bloqueio difícil de remover. O padrão de 2% significa baixar 2 centímetros para cada metro de tubo instalado.
Dimensionamento da Tubulação: Evitando Entupimentos Futuros
O erro comum é usar tubos finos demais para o vaso sanitário. O diâmetro padrão para vasos deve ser de 100 milímetros, enquanto pias e chuveiros podem usar 40 ou 50 milímetros. Reduzir esses tamanhos por economia é um erro que gera gastos imediatos com manutenção.
Ventilação e Sifões: Garantindo a Ausência de Mau Cheiro
O cheiro ruim no banheiro raramente vem do lixo. Ele costuma ser um sinal de falha na ventilação ou no fecho hídrico. A ventilação permite que o ar circule, evitando que o vácuo puxe a água do sifão e deixe o caminho livre para o gás do esgoto subir.
O Papel Crucial da Ventilação no Esgoto do Banheiro
O tubo de ventilação funciona como um respiro para o sistema. Ele equaliza a pressão interna da tubulação. Sem esse respiro, a descarga do vaso pode sugar a água da caixa sifonada do chuveiro, eliminando a barreira que impede o mau cheiro.
Caixas Sifonadas e Sifões Individuais: Barreiras Contra Odores
A caixa sifonada retém uma pequena quantidade de água, criando uma vedação física. É vital que essa água nunca seque. Se o banheiro fica muito tempo fechado ou sem uso, o fecho hídrico evapora e o odor retorna. Mantenha essa barreira sempre cheia.
Instalação da Planta de Esgoto do Banheiro: Passo a Passo e Normas
Planejar antes de quebrar o piso economiza até 30% do custo da reforma. O diagrama de esgoto deve estar desenhado no projeto hidráulico, indicando onde cada ponto será conectado e por onde a tubulação principal passará.

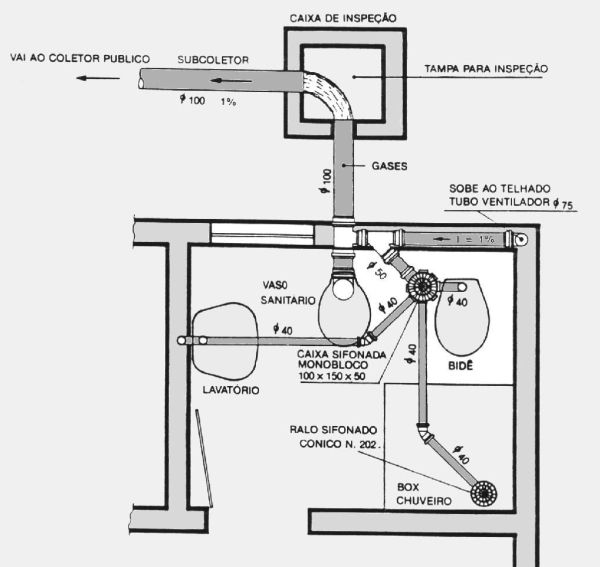

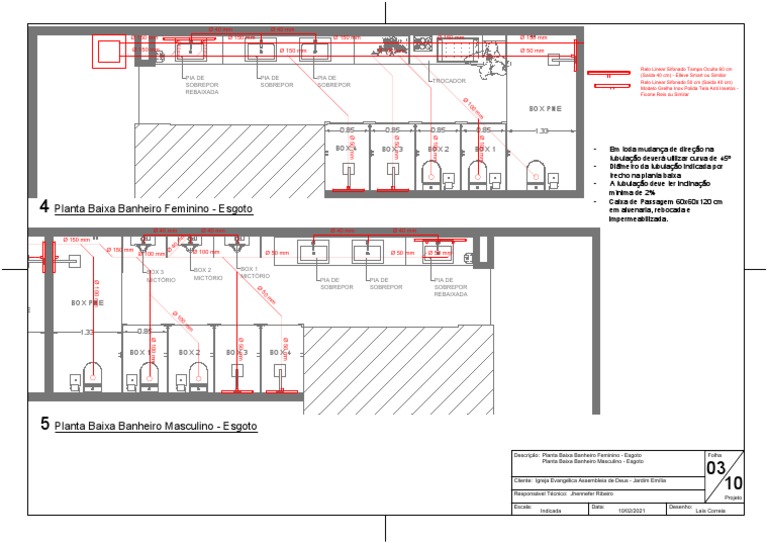

Diagrama de Esgoto de Banheiro: Planejando a Instalação
O desenho precisa prever o acesso para manutenção. Instalar caixas de inspeção em locais estratégicos facilita a limpeza futura, evitando que você precise quebrar azulejos novos caso ocorra um entupimento severo.
Normas Técnicas (ABNT) para Esgoto de Banheiro: O Que Você Precisa Saber
A NBR 8160 é a norma que rege os sistemas prediais de esgoto sanitário no Brasil. Ela define os diâmetros mínimos e as técnicas de ventilação. Seguir a norma não é apenas uma escolha técnica, é uma forma de garantir que seu imóvel tenha valor de mercado e segurança sanitária.
Dicas Práticas para uma Instalação de Esgoto sem Problemas
Use sempre peças de qualidade e nunca faça curvas de 90 graus bruscas. Prefira usar dois joelhos de 45 graus para mudar a direção do tubo. Isso reduz drasticamente a chance de acúmulo de sujeira nas esquinas da tubulação.
Tendências e Inovações em Sistemas de Esgoto para Banheiros (2026)
A tecnologia chegou ao esgoto. Em 2026, estamos vendo o uso de materiais mais duráveis e resistentes à corrosão. Além disso, a preocupação com a reutilização de águas cinzas, vindas do chuveiro e da pia, começa a ser implementada em projetos residenciais de médio padrão.
Monitoramento Inteligente: Sensores e o Futuro do Esgoto Residencial
Sensores de nível instalados em caixas de inspeção já alertam o proprietário via aplicativo sobre possíveis obstruções. Isso permite que você chame um profissional antes que a água transborde ou o sistema pare de funcionar.
Sustentabilidade e Eficiência Hídrica na Planta de Esgoto
O reuso de água de descarte para descarga de vasos sanitários é a tendência mais forte. Sistemas compactos de filtragem integrada permitem que a água usada no banho seja tratada localmente e reaproveitada, reduzindo o consumo de água potável em até 20%.
Solução de Problemas Comuns no Esgoto do Banheiro
Entupimentos acontecem por acúmulo de gordura e objetos indevidos. Nunca jogue fios dentais, cotonetes ou absorventes no vaso. A tubulação não foi projetada para receber sólidos que não se dissolvem, o que causa bloqueios imediatos.
Identificando e Resolvendo Entupimentos no Esgoto
Antes de chamar ajuda profissional, verifique se o problema é pontual. Se apenas a pia está lenta, o problema está no sifão. Se tudo está travado, o bloqueio está na rede principal. Em casos leves, o uso de mola desentupidora manual pode resolver.
Combatendo o Mau Cheiro Persistente no Banheiro
Verifique os sifões e a ventilação. Se o mau cheiro persiste, verifique se a vedação do vaso sanitário com o anel de vedação está correta. Muitas vezes, o ar escapa pela base do vaso por um anel mal colocado ou ressecado.
Manutenção Preventiva: Prolongando a Vida Útil do Seu Esgoto
Limpeza periódica é o segredo. Uma vez por mês, despeje água quente com um pouco de detergente neutro nos ralos e na pia. Isso ajuda a dissolver gorduras leves e mantém o sistema limpo, evitando que o fluxo fique lento com o passar dos anos.
Plano de Ação: Três Passos para o Banheiro Perfeito
Transforme o conhecimento em prática com este guia rápido. A execução correta da planta de esgoto do banheiro é a base de um projeto durável e sem dores de cabeça.
Passo 1: Diagnóstico e Medição. Antes de qualquer obra, meça o espaço e identifique a localização do ramal de esgoto principal. Verifique a distância entre os pontos de água (vaso, pia, chuveiro) e a saída geral. Uma planta mal dimensionada gera entupimentos e retrabalho.
Passo 2: Escolha dos Materiais. Opte por tubos de PVC soldável ou com anel de borracha, conforme a norma ABNT NBR 5688. Para o vaso sanitário, o diâmetro mínimo é 100 mm; para pias e chuveiros, 40 mm ou 50 mm. Invista em caixas sifonadas de qualidade para vedação de odores.
Passo 3: Inclinação e Ventilação. Garanta inclinação de 1% a 2% nos tubos horizontais para escoamento por gravidade. Instale tubos de ventilação (coluna de ar) para evitar o efeito sifão e a sucção dos sifões. Sem ventilação, o banheiro pode exalar mau cheiro e ter drenagem lenta.
Dicas Finais · Curadoria Editorial
- 01Diretriz Essencial: Priorize tubos de 100 mm para o vaso e 50 mm para chuveiro, com caixa sifonada individual.
- 02Ponto de Atenção: Evite curvas fechadas de 90 graus; use duas curvas de 45 graus para reduzir entupimentos.
- 03Plano de Ação: Contrate um engenheiro ou técnico para aprovar a planta junto à concessionária local antes da execução.
Perguntas Frequentes
Qual a inclinação ideal para a planta de esgoto do banheiro?
A inclinação recomendada é de 1% a 2%, ou seja, 1 a 2 centímetros de queda por metro linear de tubulação. Essa inclinação garante o escoamento por gravidade sem acumular resíduos.
Posso usar o mesmo tubo para vaso e chuveiro na planta de esgoto?
Não é recomendado. O vaso sanitário exige tubulação de 100 mm de diâmetro, enquanto o chuveiro pode usar 50 mm. Cada aparelho deve ter seu próprio ramal até a caixa de inspeção ou coletor principal.
O que causa mau cheiro no banheiro mesmo com a planta de esgoto correta?
O mau cheiro geralmente vem de sifões secos ou falta de ventilação adequada. Certifique-se de que todos os ralos possuem caixa sifonada e que a coluna de ventilação está instalada e desobstruída.
Uma planta de esgoto bem projetada é a espinha dorsal de um banheiro funcional e elegante. Respeitar as normas técnicas e as boas práticas de instalação não é um luxo, é uma necessidade para quem valoriza durabilidade e conforto.
Antes de iniciar sua reforma, consulte um profissional especializado e exija o projeto hidrossanitário detalhado. Invista em materiais certificados e mão de obra qualificada para evitar surpresas desagradáveis no futuro.
O mercado de 2026 caminha para sistemas mais sustentáveis e inteligentes, com reaproveitamento de água cinza e sensores de vazamento. Incorporar essas tendências desde o projeto inicial agrega valor ao imóvel e reduz o impacto ambiental.
