Entendendo os traços: como os condutores são desenhados em projetos elétricos
Pode olhar no seu projeto: cada fio tem um desenho. Fase, Neutro, Terra e até o retorno sobre o eletroduto ganham traços específicos para que ninguém se confunda.
É o básico para ler um diagrama elétrico e saber exatamente o que está passando onde, como um código secreto que só quem entende decifra. E você vai ser uma delas!
“A NBR 5444, embora cancelada em 2014, permanece como a principal referência prática para simbologia elétrica em instalações prediais no Brasil, sendo complementada pelas normas internacionais NBR IEC 60617 e NBR IEC 60417.”
Simbologia Elétrica: Desvendando os Segredos dos Projetos [2026]
Vamos combinar, olhar um projeto elétrico pode parecer grego para a maioria de nós. Pilha de fios, símbolos estranhos, e a sensação de que a gente nunca vai entender aquilo. Mas a verdade é a seguinte: dominar a simbologia elétrica é mais acessível do que parece e abre um mundo de possibilidades, seja você um entusiasta, um profissional da área ou alguém querendo entender melhor a própria casa.
Pode confessar, já se sentiu perdido olhando um diagrama? A boa notícia é que não precisa ser assim. Este guia [2026] vai te levar pela mão, desmistificando cada traço, cada círculo, cada linha. Vamos te mostrar o que cada símbolo significa e, mais importante, por que ele está ali.
Afinal, um projeto elétrico bem lido é segurança, economia e eficiência. É saber exatamente onde está o quê, desde a fiação que corre por dentro da parede até o ponto de luz que ilumina seu quarto. Preparada para decifrar esse código?

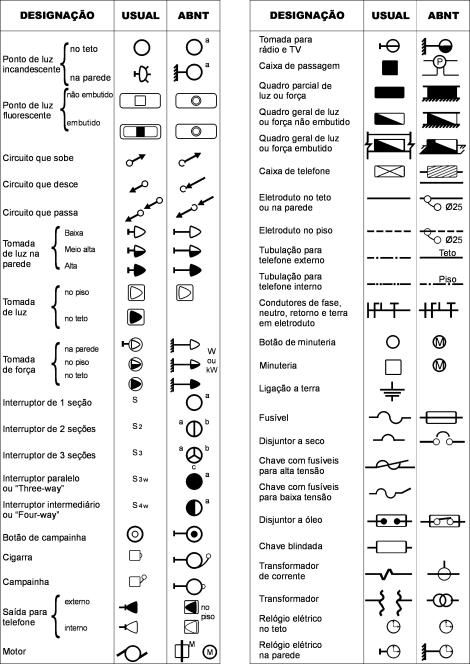

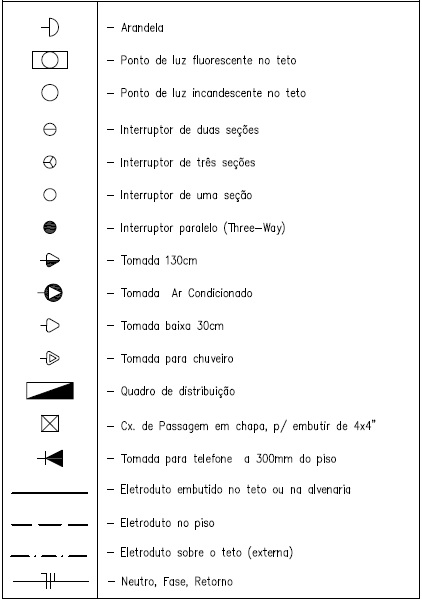

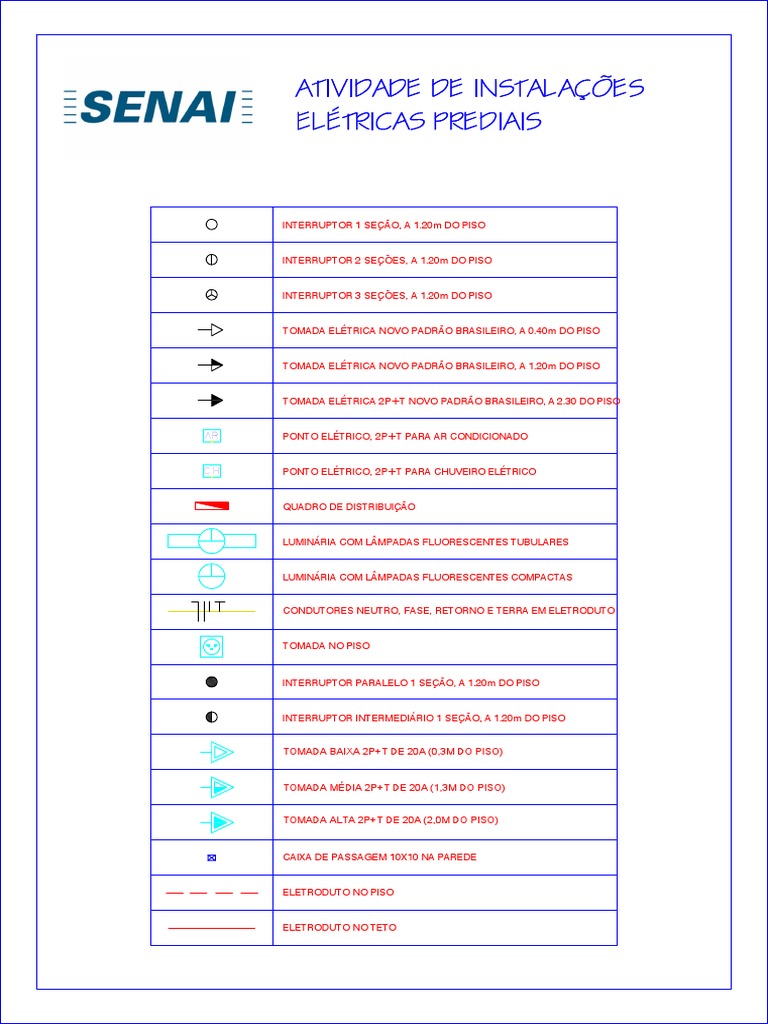

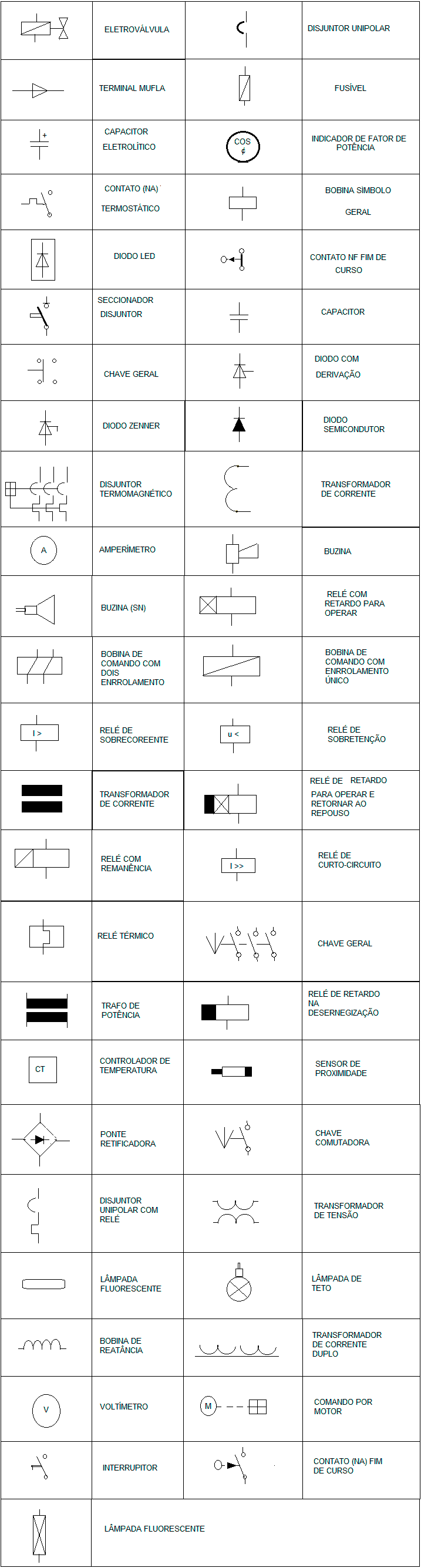

| Símbolo/Componente | Significado Principal | Onde Encontrar |
|---|---|---|
| Linhas (Traços) | Representam condutores: Fase, Neutro, Terra, Retorno. | Diagramas de fiação, eletrodutos. |
| Círculos (Tetos) | Indicam pontos de luz no teto. | Plantas baixas de iluminação. |
| Triângulos/Semicírculos (Paredes) | Representam arandelas ou pontos de luz na parede. | Plantas baixas de iluminação. |
| Símbolos de Disjuntores/Interruptores | Controlam e protegem circuitos. | Quadros de distribuição, diagramas unifilares. |
| Linha Contínua (Teto) | Indica eletrodutos embutidos no teto. | Plantas de infraestrutura elétrica. |
| Linha Tracejada/Pontilhada (Piso) | Indica eletrodutos embutidos no piso. | Plantas de infraestrutura elétrica. |
Condutores (A Fiação Que Não Vemos)
Olha só, a base de qualquer instalação elétrica são os condutores. No projeto, eles são representados por linhas, e cada tipo de linha tem um significado bem específico. Saber diferenciar a linha que representa o Fase (geralmente uma linha simples), o Neutro (outra linha simples, distinta do Fase) e o Terra (frequentemente uma linha com traços curtos ou pontos) é o primeiro passo para entender o fluxo de energia. Isso é fundamental, pois a norma NBR 5444, mesmo sendo uma referência prática consolidada, orienta a seguir padrões internacionais que definem essas representações.
E tem mais: a gente também vê linhas indicando o Retorno sobre o eletroduto. Isso é o que leva o comando do interruptor até a lâmpada, por exemplo. Entender essa linguagem é o que permite visualizar como a energia vai circular em todo o ambiente, garantindo que tudo seja conectado de forma segura e funcional. A representação de condutores em projetos elétricos é a espinha dorsal do diagrama.
Atenção ao detalhe: A forma como os eletrodutos são representados também diz muito. Se você vê uma linha contínua em um projeto, geralmente significa que o eletroduto está embutido no teto. Já uma linha tracejada ou pontilhada indica que ele está embutido no piso. Essa distinção é crucial para planejar a infraestrutura e evitar surpresas na obra.

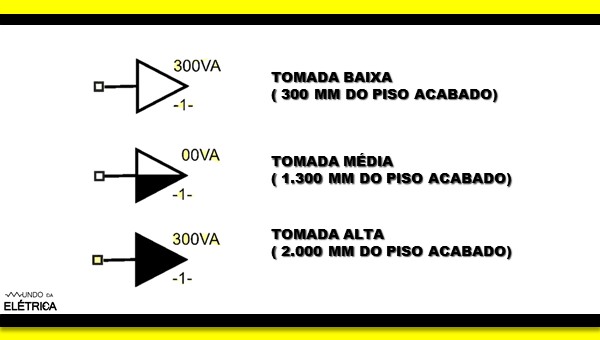

Pontos de Luz (Onde a Mágica Acontece)
Quem nunca ficou olhando para o teto, pensando onde ficaria a melhor posição para uma luminária? Na planta elétrica, os pontos de luz são representados de forma clara. Geralmente, um círculo indica um ponto de luz no teto. Mas não para por aí: dentro desse círculo, você pode encontrar informações valiosas como a potência da lâmpada e a qual circuito ela pertence. Isso é ouro para quem está planejando a iluminação ou fazendo uma manutenção.
E se a iluminação for na parede? Aí entram os triângulos ou semicírculos. Esses símbolos, como explica a simbologia elétrica residencial, indicam as famosas arandelas. Saber identificar esses pontos é o que garante que a luz certa vá para o lugar certo, criando o ambiente que você deseja.
O pulo do gato: Não se prenda apenas ao símbolo. Busque sempre as legendas do projeto. Elas são o seu mapa do tesouro, detalhando cada ícone e sua função específica. Um projeto elétrico bem detalhado, com simbologia de disjuntores e pontos de luz claros, é meio caminho andado para uma instalação segura e eficiente.
Interruptores (Os Comandantes da Energia)
Os interruptores são os nossos
Dicas Extras para Dominar a Simbologia Elétrica
- Entenda o Contexto: Lembre-se que a norma NBR 5444, mesmo cancelada, ainda é a base prática. Familiarize-se com ela e com as normas internacionais NBR IEC 60617 e NBR IEC 60417 para uma visão completa.
- Atenção aos Detalhes dos Condutores: A representação de condutores em projetos elétricos é crucial. Saiba diferenciar Fase, Neutro, Terra e Retorno sobre o eletroduto pelos traços específicos.
- Pontos de Luz: Para pontos de luz, um círculo no teto indica iluminação (anote potência e circuito!), enquanto triângulos ou semicírculos são para arandelas na parede.
- Disjuntores e Interruptores: A simbologia de disjuntores e interruptores é vital. Círculos preenchidos, por exemplo, costumam indicar interruptores paralelos.
- Eletrodutos: Preste atenção em como os eletrodutos são representados. Eletrodutos embutidos no teto usam linha contínua, já os no piso, linha tracejada ou pontilhada.
- Padronização é Chave: Sempre que possível, busque plantas que sigam um padrão claro. Isso facilita a leitura e evita erros de interpretação, garantindo a segurança do seu projeto.
- Consulte um Profissional: Para projetos mais complexos ou se tiver dúvidas, não hesite em consultar um engenheiro eletricista. A segurança em primeiro lugar!
Dúvidas Frequentes sobre Simbologia Elétrica
O que é simbologia elétrica e para que serve?
A simbologia elétrica é um conjunto de desenhos padronizados que representam os componentes e as conexões de um circuito elétrico em plantas e diagramas. Ela serve para que engenheiros, eletricistas e técnicos possam entender e executar instalações elétricas de forma segura e eficiente, comunicando ideias de projeto de maneira universal.
Qual a norma atual para simbologia elétrica no Brasil?
Embora a NBR 5444 tenha sido cancelada, ela ainda é amplamente utilizada como referência prática. As normas internacionais NBR IEC 60617 e NBR IEC 60417 também são guias importantes, e é fundamental consultar as normas técnicas mais recentes para projetos específicos.
Como identificar um disjuntor em uma planta elétrica?
Geralmente, disjuntores são representados por retângulos com um traço diagonal ou um pequeno círculo dentro. A simbologia exata pode variar um pouco dependendo da norma utilizada, mas o contexto da planta ajudará a identificar sua função e localização.
O que significa um círculo em um diagrama elétrico?
Um círculo em um diagrama elétrico pode ter diferentes significados. Se estiver associado a um ponto de luz no teto, indica um ponto de iluminação. Se estiver relacionado a interruptores, pode indicar um interruptor simples ou paralelo, dependendo de como está desenhado e de sua conexão com outros componentes.
É possível usar a simbologia elétrica para projetos industriais?
Sim, mas com ressalvas. A simbologia elétrica residencial é mais simplificada. Projetos industriais utilizam símbolos mais complexos e específicos para equipamentos de grande porte, sistemas de controle e automação, exigindo um conhecimento mais aprofundado das normas técnicas aplicáveis.
